差示扫描量热仪DSC-600C测试加工铜片的比热容

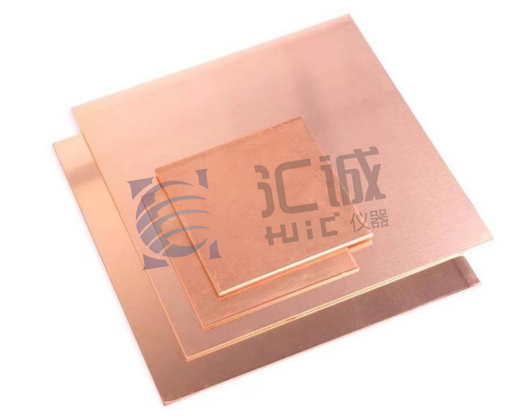

铜片广泛用于电子、机械等领域，如作为散热部件或导电构件时，环境温度变化会影响其工作状态，测试铜片的比热容为铜材加工工艺优化提供关键数据支持。为精准测定加工处理铜片的比热容（Cp），本次实验采用南京汇诚仪器DSC-600C低温差示扫描量热仪，分别对30℃、60℃、90℃下铜片的比热容进行测试。

比较法测定比热容（Cp）的原理是在样品不发生任何热转变的稳定升温区间，DSC曲线会偏离基线。这个偏离的大小与样品的比热容、质量以及升温速率成正比。具体步骤如下：

本次测试以加工处理过的铜片材料为样品，蓝宝石样品作为标准样品，在室温 30℃的环境下，采用汇诚仪器 DSC-600C差示扫描量热仪进行测试，以10℃/min 的升温速率，从-10℃升至100℃，实验中通入 50ml/min 的氮气。

1. 空白基线测量： 在相同的实验条件下，对两个空的样品盘（或放入惰性参比物，如氧化铝）进行扫描，得到一条基线。

2. 标准样品测量： 在其中一个样品盘中加入已知精确质量和比热容的蓝宝石标准样品，在相同条件下扫描，得到标准样品的DSC曲线。

3. 待测样品测量： 在相同样品盘中加入已知精确质量的待测样品，在相同条件下扫描，得到待测样品的DSC曲线。

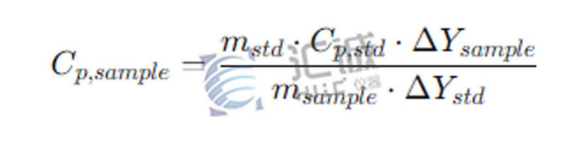

在相同的温度点（如30℃），比热容的计算公式为：

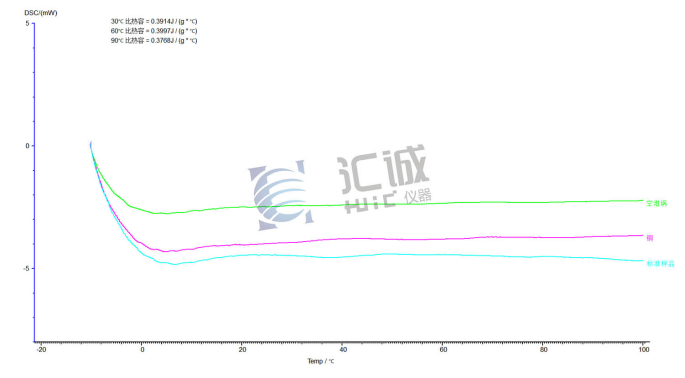

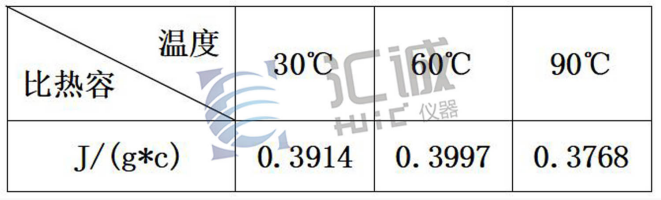

得到下面图谱和结果

得到铜在30℃时的比热容为0.3914 J/(g·℃)，与理论值（约0.39 J/(g·℃)）非常接近，表明实验结果可靠。

DSC技术是一种快速、有效且准确的测量材料比热容的方法，在材料科学研究中具有广泛应用。综上所述，汇诚仪器的DSC-600C差示扫描量热仪具有高精度、高灵敏度和操作简便等优点，是进行材料热分析的理想选择。
