差示扫描量热仪DSC-600C测定PTFE的熔融温度

为研究PTFE样品的热转变行为，获取其特征热转变温度，我们采用南京汇诚仪器仪表有限公司的差示扫描量热仪DSC-600C，以差示扫描量热法（DSC）开展实验。实验选用PTFE为待测试样，空白材料作参比物，在氮气保护氛围中执行特定温度程序：先于25℃恒温1分钟，再以10℃/min升温至390℃并恒温2分钟，随后以相同速率降温至25℃恒温2分钟，最后再次升温至390℃。

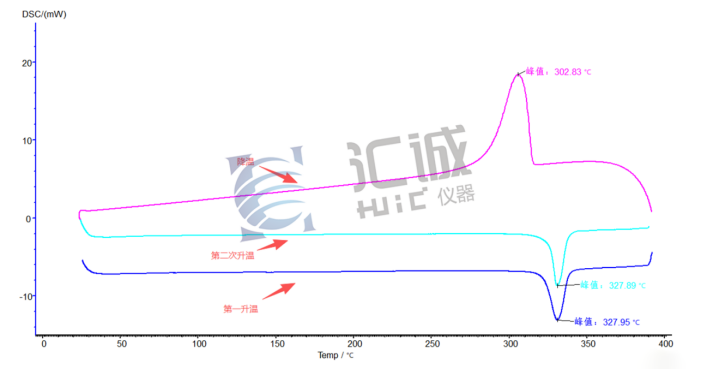

实验获得第一次升温、降温、第二次升温三条关键曲线。第一次升温时，曲线在327.95℃出现明显吸热峰，对应PTFE熔融，此温度即为其熔融温度（Tm）；降温过程中，302.83℃处的放热峰表明PTFE从熔态结晶，该温度为结晶温度（Tc）；第二次升温，327.89℃的吸热峰显示PTFE再次熔融。

对比可见，两次熔融温度仅相差0.06℃，在实验误差范围内，说明PTFE经热循环后晶体结构可完全恢复，氮气保护有效防止其氧化、分解。实验中，我们严格控制试样用量，提前校准DSC-600C温度与基线，确保温度程序精准执行，保障了实验结果的可靠性。

未来，随着热分析技术的持续迭代，差示扫描量热法将在材料微观结构解析、动态热行为监测等领域实现更深突破，也将助力科研人员探索更多新型材料的热性能奥秘，为新材料研发、产业升级及高端制造领域注入更强动力，推动热分析技术在实际应用中发挥更大价值。
