差示扫描量热法（DSC）是一种重要的热分析技术，用于测量材料在加热过程中的热量变化，进而分析材料的物理和化学性质。本文将介绍如何利用DSC技术测定金属镍在30°C附近的比热容，并以南京汇诚仪器仪表有限公司的DSC-600C差示扫描量热仪为例，展示实验过程和结果。

比较法测定比热容（Cp）的原理：

在样品不发生任何热转变的稳定升温区间，DSC曲线会偏离基线。这个偏离的大小与样品的比热容、质量以及升温速率成正比。具体步骤如下：

1.  空白基线测量： 在相同的实验条件下，对两个空的样品盘（或放入惰性参比物，如氧化铝）进行扫描，得到一条基线。

2.  标准样品测量： 在其中一个样品盘中加入已知精确质量和比热容的标准样品（通常为蓝宝石），在相同条件下扫描，得到标准样品的DSC曲线。

3.  待测样品测量： 在相同样品盘中加入已知精确质量的待测样品（本次实验为镍），在相同条件下扫描，得到待测样品的DSC曲线。

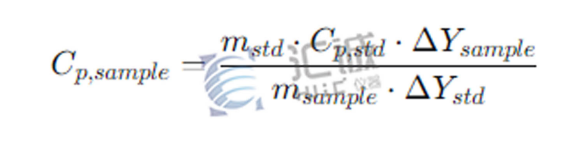

在相同的温度点（如30°C），比热容的计算公式为：

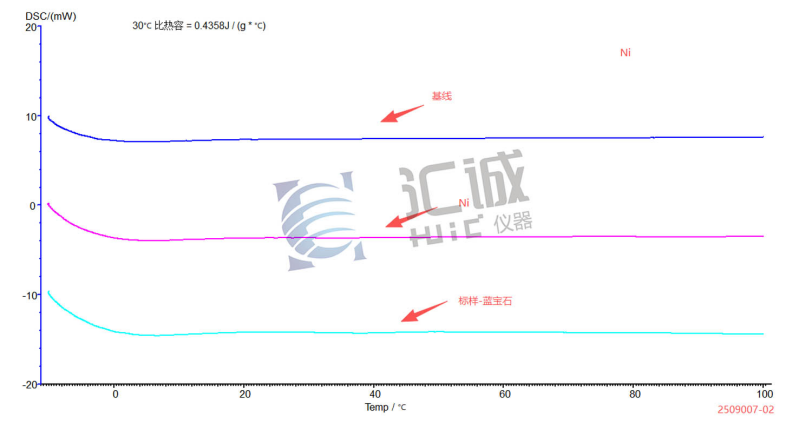

使用汇诚仪器的DSC-600C差示扫描量热仪进行实验，得到镍在30°C时的比热容为0.4358 J/(g·°C)，与理论值（约0.44 J/(g·°C)）非常接近，表明实验结果可靠。

DSC技术是一种快速、有效且准确的测量材料比热容的方法，在材料科学研究中具有广泛应用。汇诚仪器的DSC-600C差示扫描量热仪具有高精度、高灵敏度和操作简便等优点，是进行材料热分析的理想选择。
