PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。在较宽的温度范围内具有优良的物理机械性能，使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。缺点是结晶速率慢，成型加工困难，模塑温度高，生产周期长，冲击性能差。一般通过增强、填充、共混等方法改进其加工性和物性，以玻璃纤维增强效果明显，提高树脂刚性、耐热性、耐药品性、电气性能和耐候性。

本次测试以PET材料为样品，在室温 30℃的环境下，采用汇诚仪器 DSC-600S，按照 RT-300℃、10℃/min 的升温程序，通入 50ml/min 的氮气进行测试。

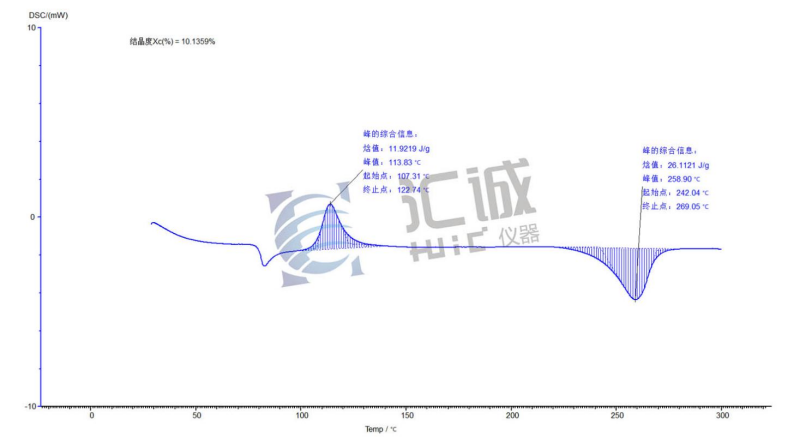

通过图谱可以清晰的看出样品的升温曲线以及冷结晶放出和热熔熔吸收的热量，通过软件的结晶度分析功能计算出样品的结晶度为10.1395%。

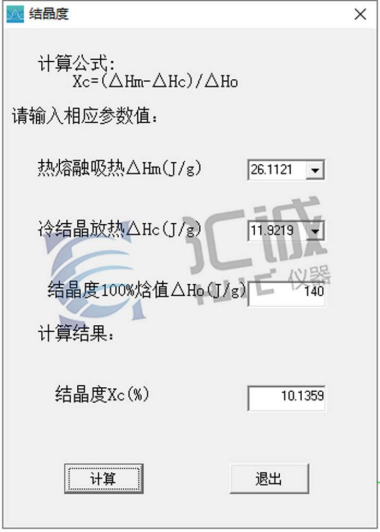

PET材料的完全结晶度100%焓值为140J/g。

汇诚仪器DSC-600S采用高灵敏度的热流传感器，通过DSC-600S可以精确的测量PET材料的结晶度大小，从而客户可得知样品的稳定性，有助于客户对样品采取更好的加工工艺和应用。
