氧化诱导时间（OIT）是衡量材料在成型加工、储存、焊接及使用过程中耐热降解能力的关键指标。南京汇诚仪器仪表有限公司的差示扫描量热仪 DSC-600S，凭借高精度温度控制及热流监测功能，可精准完成标准样品的氧化诱导实验，判断其是否符合 30-38min 的标准区间。

实验取 5-10mg 标准样品置于开口铝坩埚，以相同空坩埚为参比。通氮、氧气并调流量至 50mL/min，加热前通氮 3 分钟吹扫炉体。将坩埚放入 DSC-600S，在氮气下以 20℃/min 升至 210℃并恒温 3 分钟，随后切换为氧气（流量均50mL/min），以切换为零点，在 210℃恒温至放热显著变化后终止试验。

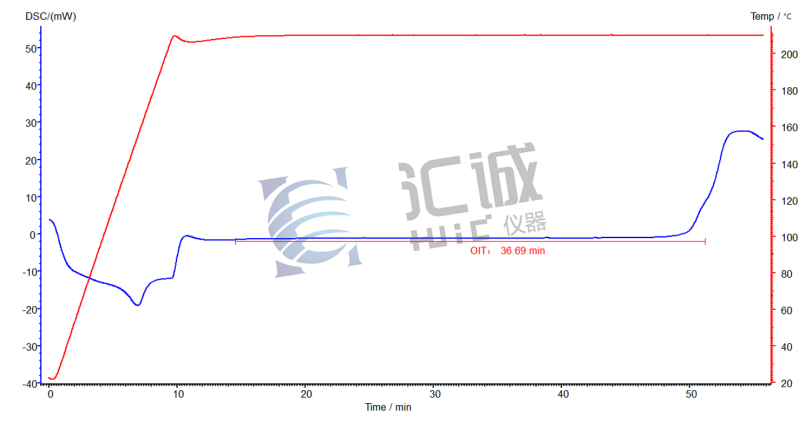

实验结果显示，标准样品的氧化诱导时间为 36.69min，处于 30-38min 的标准范围内。这表明标准样品具有良好的耐热降解能力，在高温环境下抗氧化性能达标。本次实验严格控制样品质量、温度及气体流量等条件，借助 DSC-600S 的精准性能，确保了结果的准确性，充分验证了标准样品在实际应用中的稳定表现。

综上所述，汇诚仪器的差示扫描量热仪DSC-600S对标准样品进行了氧化诱导实验，整个过程严格控制各项因素，确保了实验的规范性和可靠性，体现了该仪器在测定材料氧化诱导时间方面的有效应用。
