差示扫描量热仪DSC-600C测试气凝胶焓值测试实验

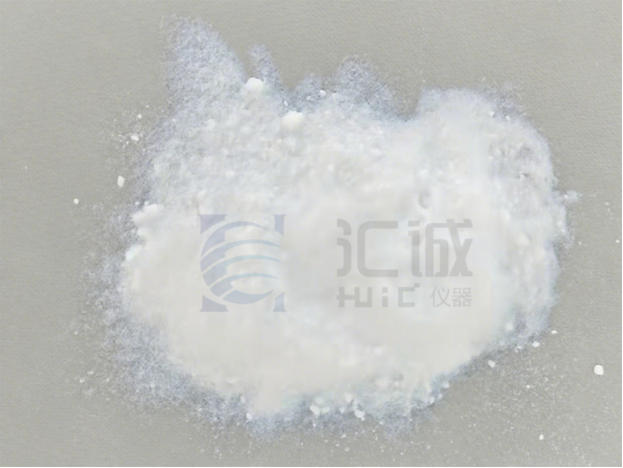

气凝胶是一种轻质固态材料，这种材料具有极低的密度和高孔隙度，是世界上最轻的固体之一。本次实验使用南京汇诚仪器仪表有限公司的差示扫描量热仪DSC-600C，测试气凝胶在升温过程中的焓值。

实验条件为0-70℃，升温速率5℃/min，通氮气。由于要测试气凝胶的焓值，所以在实验中应该直接选择带盖的样品坩埚，同时需要准确测量样品的质量。在称量空坩埚及加入样品后的坩埚质量后，使用压样器对坩埚进行密封。

DSC的大部分实验样品取样质量在10mg左右，所以第一次实验同样取气凝胶样品10mg。在第一次实验完成后，分析图谱发现该样品的吸热峰幅值过大，出现这种现象是因为样品的吸热量大，很少质量的样品能够吸收很大的热量，所以后续的实验样品的质量应该减少。在第二次实验，取该样的质量减少为5mg，分析实验结果，此次的吸热峰幅值在正常的范围内。在以上实验的基础上，进行多次实验，保证实验结果的真实可靠。

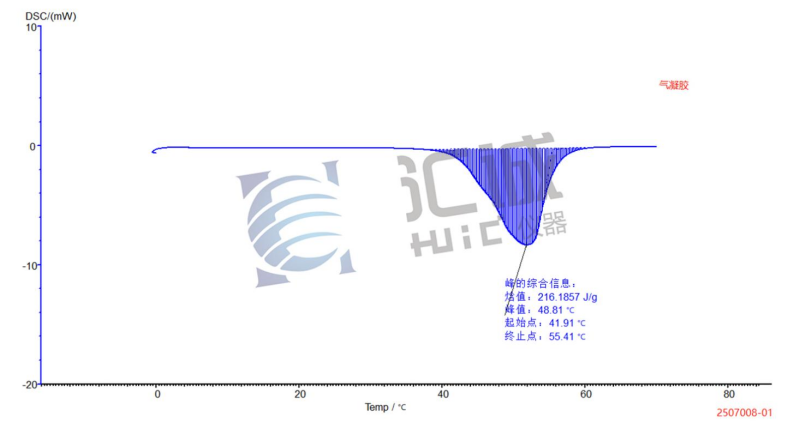

在分析实验图谱后，可以的得到，该气凝胶的焓值为216.18 J/g，熔融温度为41.91℃。汇诚仪器的 DSC-600C 在实验中稳定运行，为气凝胶焓值测试提供了可靠支持，助力实验顺利完成并获取准确数据。
