色母粒作为一种新型高分子材料专用着色剂，广泛应用于塑料制品、纤维等众多领域。色母粒在储存与使用期间，会因氧气、温度等外界因素的干扰而发生氧化降解现象，从而对其品质及实际应用效果产生不良影响。氧化诱导时间（OIT）是衡量材料抗氧化性能的一个重要指标，它反映了材料在高温和氧气环境下抵抗氧化的能力。

本实验使用汇诚仪器的差示扫描量热仪DSC-600S测试该色母粒样品的OIT氧化诱导时间。DSC-600S采用进口合金材质传感器，具备独立的气氛控制和双模式实验设置（FTC与STC），使实验更加灵活，适应性强。通过优化的动态PID控温算法以及12阶程序控温设计，该仪器能够实现精准的温度控制，并提供多样化的实验手段，成为材料热特性研究的优选工具。

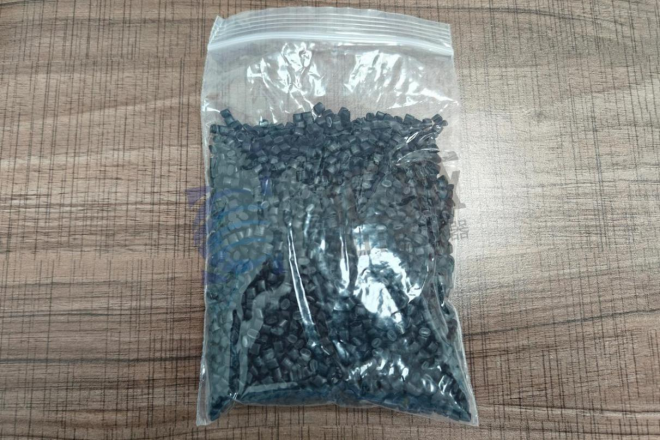

首先，选取适量色母粒样品，置于铝坩埚中，将样品坩埚和空坩埚放入仪器内。通入氮气后静置5min，设置仪器参数，升温速率是20℃/min。从室温升至200℃，恒温5min后，DSC-600S自动切换到氧气。当DSC曲线出现明显的放热峰值（即DSC曲线的拐点）后持续几分钟，直到呈现明显放热效应时停止实验。

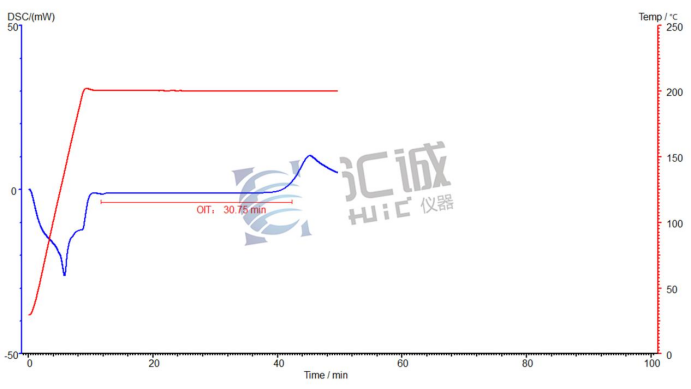

通过汇诚仪器DSC-600S差示扫描量热仪的测试，可以看到该色母粒样品的OIT氧化诱导时间是30.75min。实验结果表明，该色母粒样品具有较好的稳定性。

综上所述，在塑料制品的生产过程中，色母粒的抗氧化性能直接影响到塑料制品的质量和使用寿命。本次实验不仅对色母粒行业的技术进步和产品质量提升具有积极的指导意义，而且通过汇诚仪器的差示扫描量热仪DSC 600S在材料性能研究中的应用，进一步证实了其在材料科学领域的广泛应用和重要性
