利用DSC-600S测试PE膜的熔融温度

差示扫描量热仪（DSC）是一种测量材料在程序控制温度下热效应的经典热分析方法。在DSC测试中，样品与参比物同时受热，通过测量两者之间的温度差异，可以得到样品的热流变化。当PE膜在加热过程中发生熔融时，会吸收大量热量，表现为DSC曲线上的吸热峰。

使用汇诚仪器的差示扫描量热仪DSC-600S测试PE膜的熔融温度，旨在探究PE膜的熔融过程中的热效应。通过测定PE膜的熔融温度，可以了解其在加工和使用过程中的热性能，为材料的改进和应用提供理论依据。

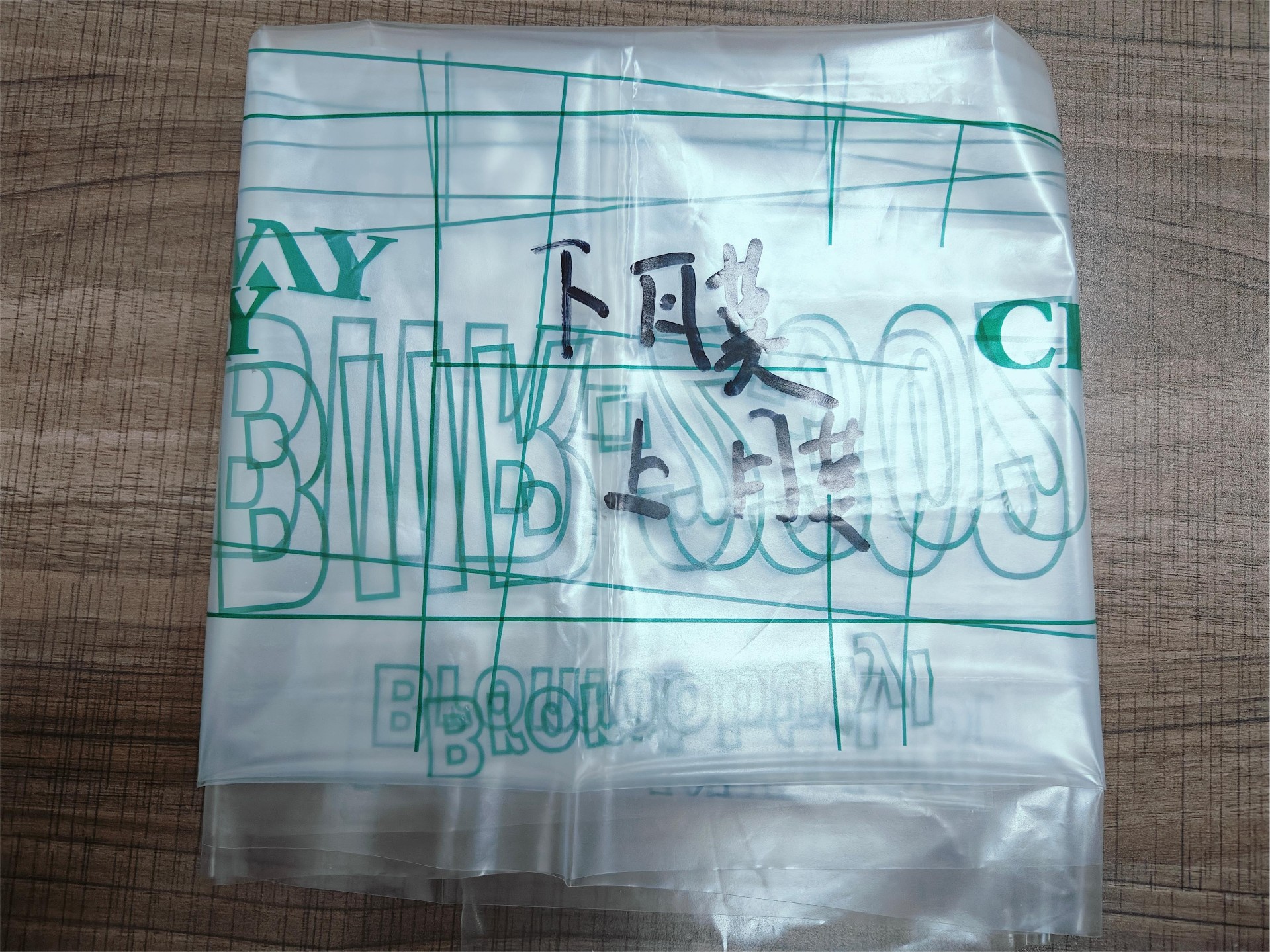

首先将PE膜样品切割成适当大小放入坩埚内，设置实验条件，温升是5℃/min，温度范围是室温~140℃。将装有PE膜样品的坩埚放入汇诚仪器差示扫描量热仪DSC-600S中，开始加热。在整个加热过程中，DSC-600S会记录温度与热流的变化，并绘制出DSC曲线。

通过分析DSC曲线，可以得到PE膜的熔融温度。

从DSC的测试结果显示，上膜样品的两个峰值温度分别是66.81℃和109℃。

从DSC的测试结果显示，下膜样品的两个峰值温度分别是63.93℃和100.7℃。

综上所述，利用DSC-600S测试PE膜的熔融温度是一种有效的材料性能评价方法，可以为PE膜的研究和应用提供重要的实验数据。
